Bionic Design仿生尾翼渦輪扇

2022.06.27

極速導流,高風速低噪音散熱解決方案

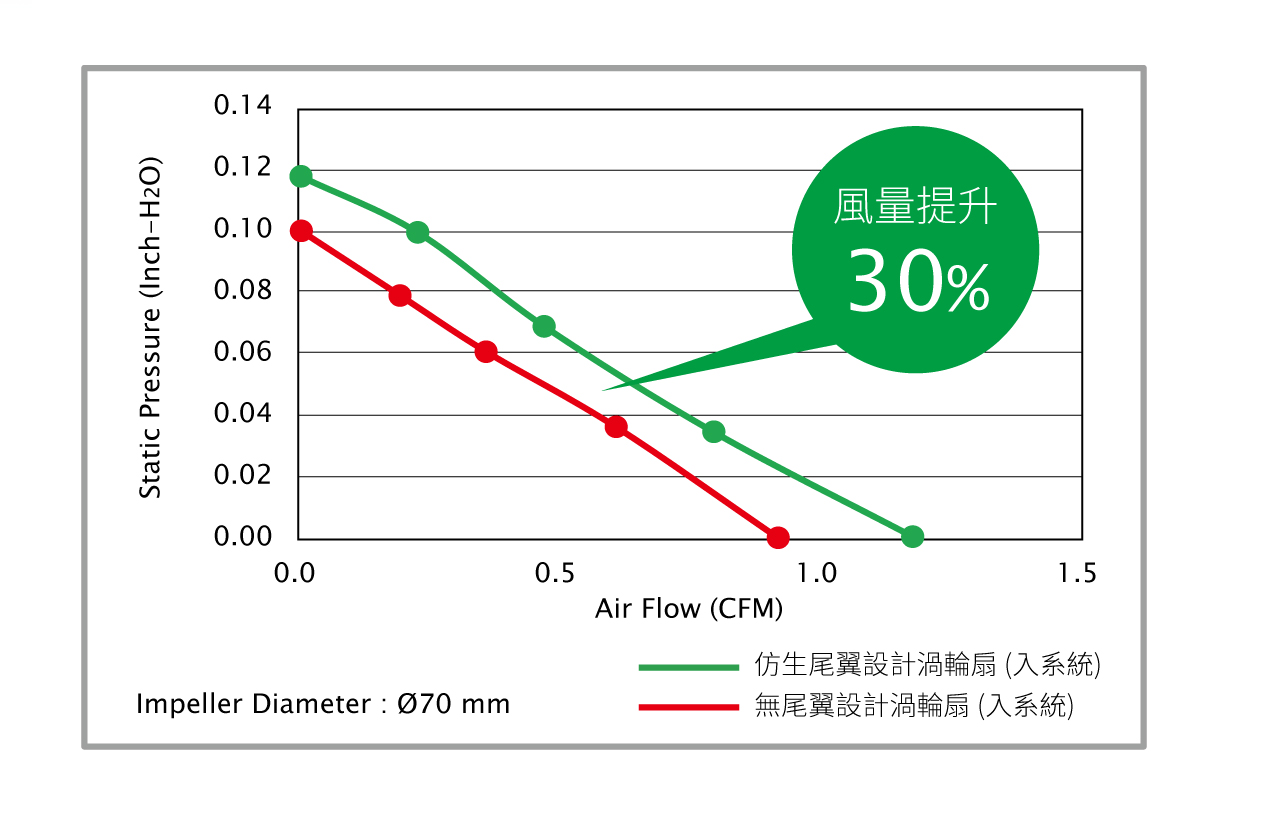

建準薄型渦輪扇系列導入專利仿生尾翼設計,增加風速、控制風流方向,讓超薄風扇發揮最大效能。建準渦輪扇葉仿生尾翼設計,靈感來自鷹鳥飛行的尾羽;鳥類的翅膀是飛行的動力,羽尾則是控制飛行的舵,鳥類尾羽的形狀與結構決定鳥的飛行速度和靈活性,建準在超薄渦輪扇葉末端導入尾翼設計,透過尾翼片控制渦輪扇運轉時的氣流方向,同時消彌扇葉末端常見的渦流現象,讓風扇氣流更順暢,達到提高風速與將渦流低噪音的效果。以渦輪扇葉尺寸Ø 70 mm的風扇為例,導入仿生尾翼設計,控制在相同噪音,風量可提高30%,為超薄筆電提供最強大的散熱效果。




仿生尾翼渦輪扇設計原理

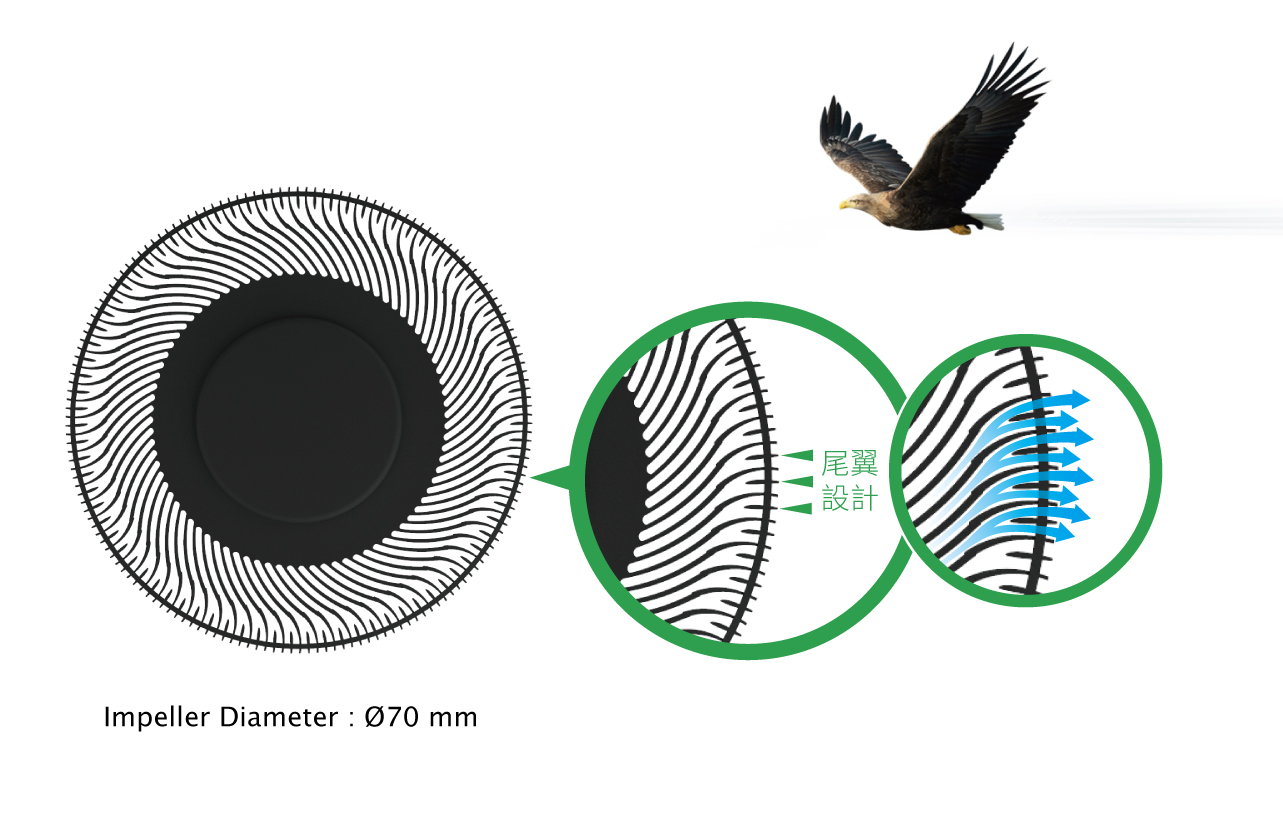

建準渦輪扇仿生尾翼設計靈感是來自鷹鳥飛行的尾羽。鳥類的翅膀是飛行的動力,羽尾則是控制飛行的舵,尾羽的形狀與結構決定鳥的飛行速度和靈活性。鳥類尾翼應用於生活科技中,以下圖汽車尾翼為例,當氣流流經尾翼後,尾翼改變了原本向下的氣流,根據力的相互作用原理,尾翼給了氣流向上的力,氣流給尾翼施加了一個向下的力,讓氣流更順暢,讓車體能平穩的高速行駛。



獨特尾翼設計技術,氣流高速區增大、更安靜
建準渦輪扇葉間的尾翼設計,可改變氣流且有效增加氣流速度,從模擬流場分析圖中可見,建準仿生尾翼設計的渦輪扇的高速區範圍明顯較一般風扇設計的範圍大;同時,仿生尾翼設計可減少氣流間相互干擾現象,降低擾流所產生的噪音,透過聲音品質分析(如下圖),建準仿生尾翼渦輪扇在相同轉速下更安靜。

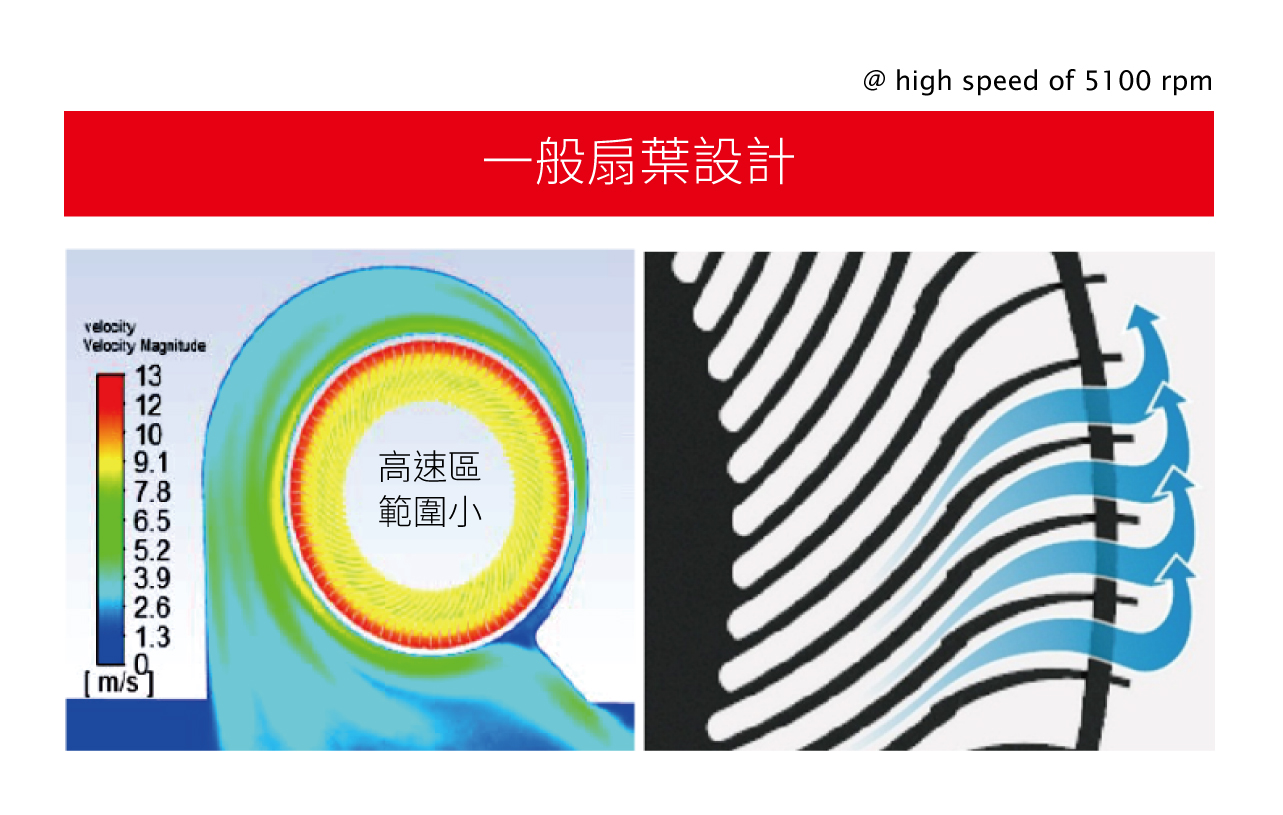

風速模擬分析

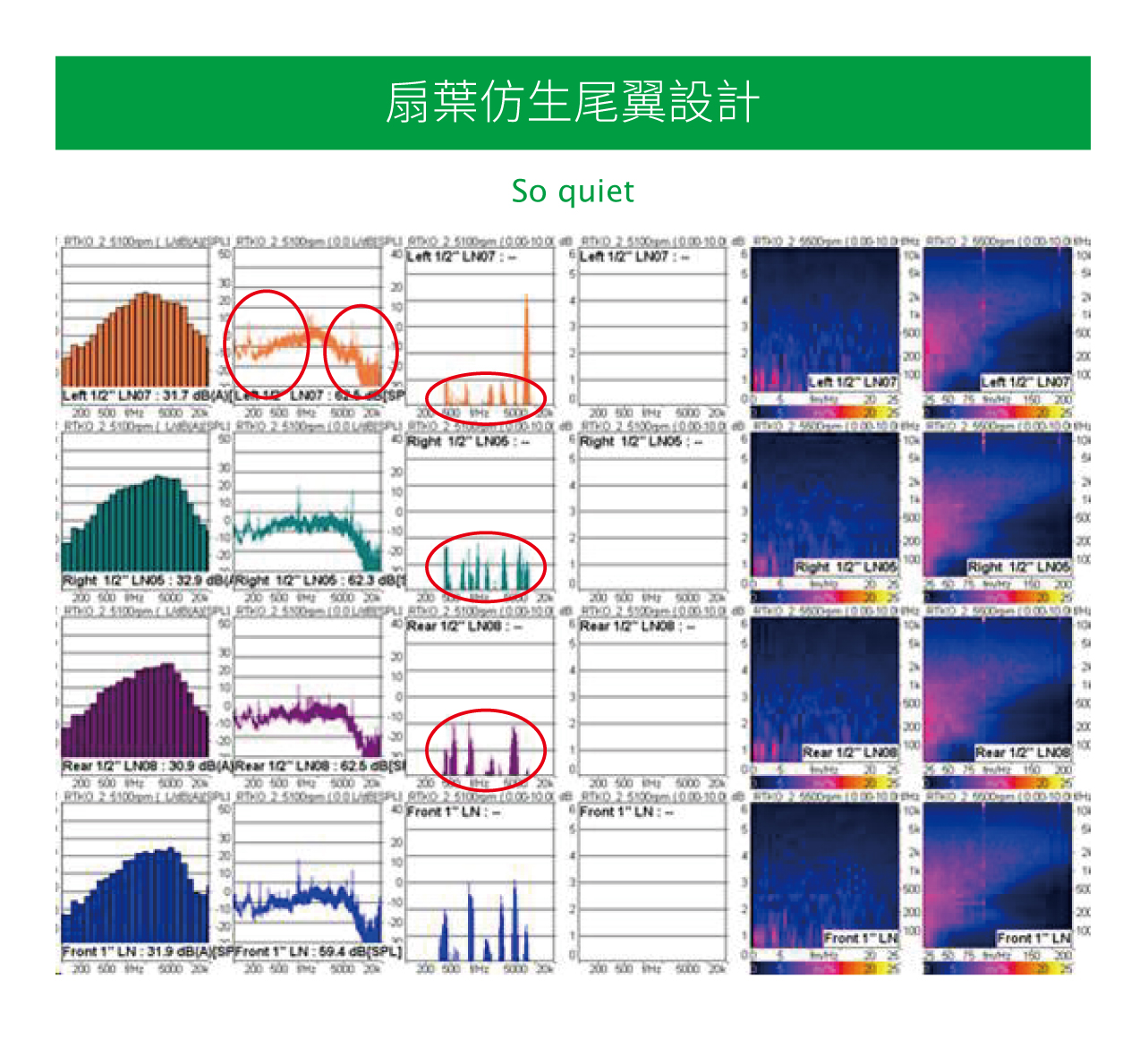

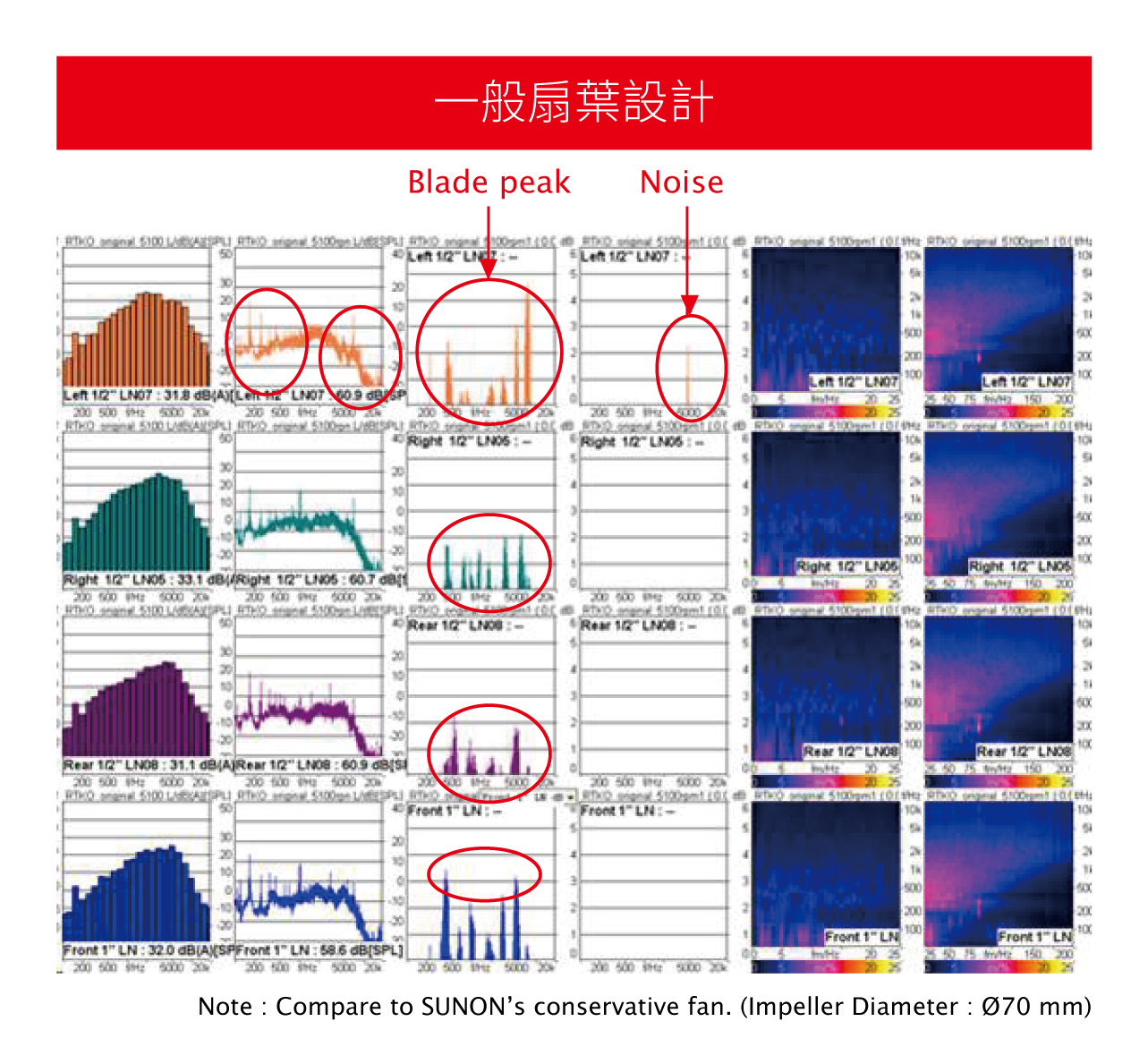

聲音品質分析


SUNON 仿生尾翼最佳散熱風扇方案規格

建準長期關注在 ESG 議題,積極在本業上發展節能技術與產品、致力於對環境永續相關的產業提供完整的散熱解決方案與服務;企業內部管理落實綠色供應鏈與智能製造,打造多元包容職場與人才培育,同時鼓勵員工參與環境保護與弱勢關懷活動,用實際行動落實永續目標。
